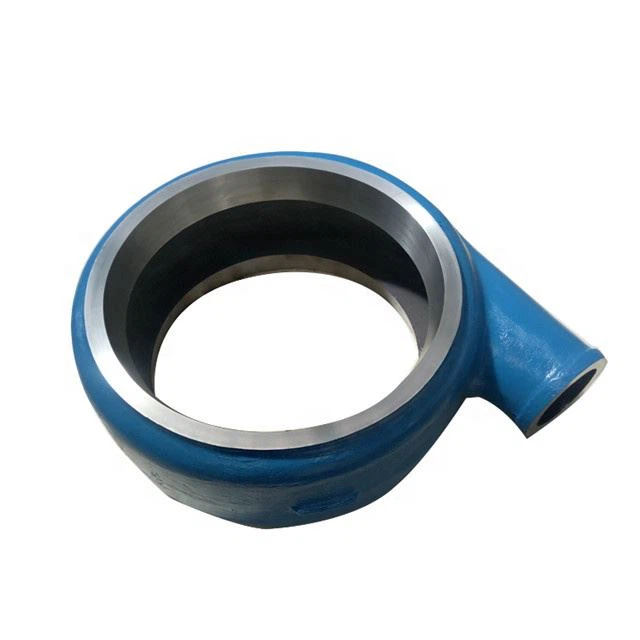

Caixa da Bomba de Polpa

A carcaça da voluta da bomba é o tipo mais comum de bomba centrífuga. Sua característica é a carcaça da bomba em forma de voluta, típica para bombas centrífugas de estágio único. A carcaça da voluta da bomba é especialmente projetada para restringir o fluido da entrada da bomba, direcioná-lo para o impulsor e, em seguida, desacelerar e controlar o fluido antes da descarga. A carcaça da voluta da bomba é um funil curvo que aumenta de área conforme se aproxima da porta de descarga. A voluta de uma bomba centrífuga é o invólucro que recebe o fluido sendo bombeado pelo rotor, mantendo a velocidade do fluido até o difusor. Conforme o líquido sai do rotor, ele tem alta energia cinética e a voluta direciona esse fluxo para a descarga. À medida que o fluido viaja ao longo da voluta, ele é unido por mais e mais fluido que sai do impulsor, mas, à medida que a área da seção transversal da voluta aumenta, a velocidade é mantida se a bomba estiver funcionando perto do ponto do projeto.

Essas carcaças de voluta vêm em dois tipos diferentes: voluta única e voluta dupla. Em uma única caixa de voluta, o impulsor descarrega em uma voluta que envolve completamente o impulsor. Este tipo de carcaça possui um cutwater que direciona o fluxo do líquido para a descarga da bomba. Os invólucros de voluta dupla têm dois cutwaters localizados a 180 graus um do outro. Normalmente, uma bomba de voluta dupla pode ser identificada simplesmente olhando para baixo do flange de descarga: uma palheta perceptível está localizada dentro do bico que divide o diâmetro interno do bico de descarga.

Recursos

- Modelo hidráulico avançado, design auxiliado por CAD, alta eficiência e notável efeito de economia de energia.

- Pode fabricar peças de acordo com seus desenhos.

- Materiais da seguinte forma:

1. Liga 1 de alta concentração de cromo, dureza Rockwell HRC ≥60, aplicação de alta abrasão.

2. Liga 2 de alta concentração de cromo, dureza Rockwell HRC ≥58, aplicação de alta abrasão.

3. A liga 3 de alta concentração de cromo, tanto anti-abrasão quanto resistente à corrosão, pode ser usada em ambientes com PH ≥4 e cl-20000 ppm.

4. Outros materiais de acordo com suas necessidades.
