Bomba de alimentação de caldeira

Introdução

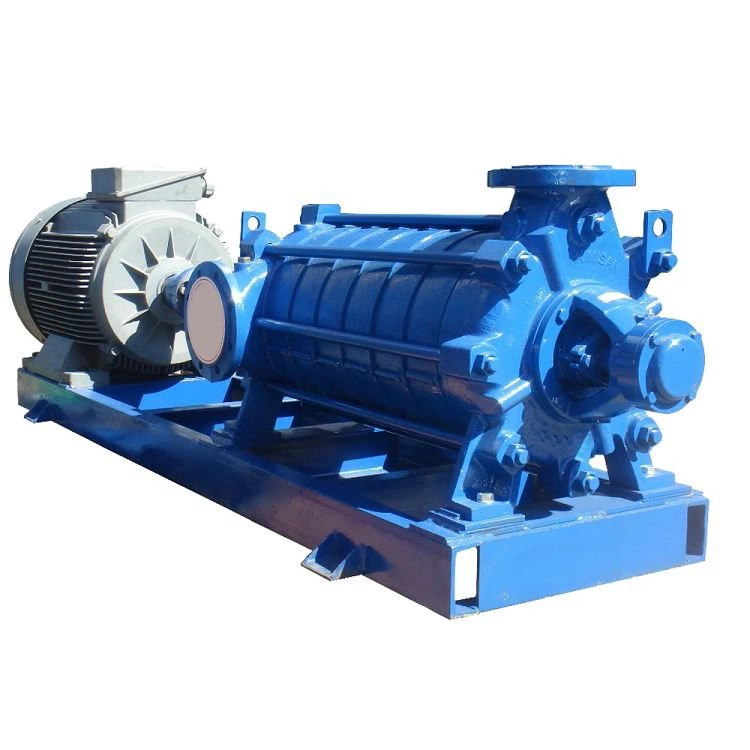

A bomba de alimentação de caldeira tipo D é uma bomba centrífuga segmentada de vários estágios de sucção única para transportar água limpa ou outros líquidos com propriedades físicas e químicas semelhantes à água. A temperatura do líquido não deve exceder 80 ℃. Tem as características de alta eficiência, ampla faixa de desempenho, operação segura e estável, baixo ruído, longa vida útil, instalação conveniente, etc. Também pode ser usado para transportar água quente, óleo, meio corrosivo ou abrasivo, alterando o material e forma de vedação das peças do fluxo da bomba e adição de um sistema de resfriamento.

A bomba de alimentação de caldeira tipo D é usada principalmente para abastecimento e drenagem de água industrial e urbana, abastecimento de água pressurizada para edifícios altos, irrigação por aspersão de jardim, pressurização de fogo, abastecimento de água de longa distância, aquecimento, banheiro e outra circulação de água fria e quente pressurização e adequação de equipamentos, especialmente para abastecimento de água de pequenas caldeiras.

Sequência de montagem da bomba de alimentação da caldeira

1) Instale o anel de vedação na seção de entrada e defletor da palheta guia, respectivamente.

2) Coloque a asa-guia na seção do meio e, em seguida, instale o defletor da asa-guia em todas as seções do meio.

3) Passe a luva do eixo instalada a e o eixo suspeito através da seção de estouro de água e empurre o impulsor. Coloque uma camada de papel na seção do meio, instale a seção do meio e empurre o segundo impulsor. Repita as etapas acima para instalar todos os impulsores e seções intermediárias.

4) Instale o anel de equilíbrio, a luva de equilíbrio e a asa guia da seção de saída na seção de saída, respectivamente.

5) Instale a seção de saída de água na seção do meio e, em seguida, prenda a seção de entrada de água, a seção do meio e a seção de saída de água junto com os parafusos de tensionamento.

6) Instale a placa de bloqueio plana e a luva do eixo b (não disponível para bomba de 50dB).

7) Instale a almofada de papel na tampa traseira, instale a tampa traseira na seção de saída de água e instale a embalagem, o anel de vedação e a sobreposta de vedação na câmara de embalagem da seção de entrada de água e a tampa traseira na sequência.

8) Instale o corpo do mancal acima da seção de entrada de água e tampa da cauda, ​​respectivamente, e fixe-o com parafusos.

9) Instale a luva de localização do rolamento ,? Rolamento de esferas em L e fixado com porcas.

10) Coloque a quantidade adequada de graxa no corpo do mancal, coloque a almofada de papel na tampa do mancal, instale a tampa do mancal no corpo do mancal e fixe-a com parafusos.

11) Instale as peças de acoplamento, torneira de ventilação e todos os bujões quadrados.

A desmontagem deve ser realizada de acordo com as etapas inversas acima.
