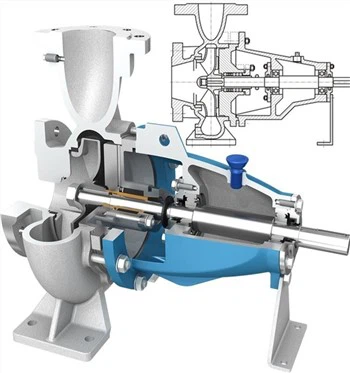

Dez causas de vibração da bomba centrífuga

1.As dez causas da vibração da bomba centrífuga - eixo

A bomba com eixo longo é propensa a rigidez insuficiente do eixo, deflexão muito grande e baixa retilinidade do eixo, resultando em atrito entre a parte móvel (eixo de transmissão) e a parte estática (rolamento deslizante ou anel bucal), formando vibração. Além disso, o eixo da bomba é muito longo, o que é muito afetado pelo impacto do fluxo de água na piscina, e a vibração da parte subaquática da bomba aumenta. A folga excessiva do disco de equilíbrio na extremidade do eixo ou o ajuste inadequado do impulso de canalização de trabalho axial causará a canalização de baixa frequência do eixo, resultando em vibração do rolamento. A excentricidade do eixo giratório causará a vibração de flexão do eixo.



2. Dez causas de vibração da bomba centrífuga - fundação e suporte da bomba





























A forma de fixação de contato entre a estrutura do dispositivo de acionamento e a fundação não é boa, e a capacidade da fundação e do sistema motor de absorver, transmitir e isolar vibrações é fraca, resultando na vibração da fundação e do motor excedendo o padrão. A fundação da bomba está solta, ou a unidade da bomba forma uma fundação elástica durante o processo de instalação, ou a rigidez da fundação está enfraquecida devido à bolha de água encharcada de óleo, a bomba produzirá outra velocidade crítica com a diferença de fase de vibração de 1800, então que a frequência de vibração da bomba aumenta, se a frequência aumentada for próxima ou igual à frequência de um fator externo, aumentará a amplitude da bomba. Além disso, o parafuso de fundação está solto, resultando em redução da rigidez de restrição, o que agravará a vibração do motor.



3.Dez causas de vibração da bomba centrífuga - acoplamento

O espaçamento circular do parafuso de acoplamento não é bom e a simetria está quebrada. A excentricidade da extensão do acoplamento produzirá força excêntrica; O acoplamento diminui; Acoplar equilíbrio estático ou equilíbrio dinâmico não é bom; O acoplamento do pino elástico e do acoplamento é muito apertado, fazendo com que o pino elástico perca a função de ajuste elástico e o acoplamento não fique bem alinhado; A folga entre o acoplamento e o eixo é muito grande; O desgaste mecânico do anel de borracha do acoplamento leva à deterioração do desempenho de acoplamento do anel de borracha do acoplamento; A qualidade dos parafusos de transmissão utilizados no acoplamento varia de um para outro. Todas essas causas causam vibração.



4.Dez causas de vibração da bomba centrífuga - a própria bomba

Campo de pressão assimétrico gerado quando o impulsor gira; Correntes parasitas na piscina de sucção e tubo de entrada; A ocorrência e desaparecimento de vórtices dentro do impulsor, do invólucro do vórtice e da lâmina guia; A vibração causada pelo redemoinho causada pela válvula entreaberta; A distribuição desigual da pressão de saída devido ao número limitado de pás do impulsor; Defluxo no impulsor; Surto; Pressão pulsante no corredor; Cavitação; Quando a água flui no corpo da bomba, ela causa atrito e impacto no corpo da bomba. Por exemplo, a água atinge a borda dianteira da lingueta do defletor e da lâmina guia, causando vibração. A bomba de alimentação da caldeira que transporta água em alta temperatura está sujeita a vibrações de cavitação. A pulsação de pressão no corpo da bomba é principalmente o anel de vedação do impulsor da bomba, e a folga do anel de vedação do corpo da bomba é muito grande, resultando em grande perda de vazamento no corpo da bomba e refluxo grave, o que causará o desequilíbrio da força axial do rotor e da pulsação de pressão, o que aumentará a vibração. Além disso, para a bomba de água quente que transporta água quente, se o pré-aquecimento da bomba for irregular antes da partida, ou se o sistema de pinos deslizantes da bomba não estiver funcionando normalmente, resultando na expansão térmica do grupo de bombas, induzirá vibração violenta durante a fase de arranque; Quando a tensão interna do corpo da bomba devido à expansão térmica e outros aspectos não pode ser liberada, isso fará com que a rigidez do sistema de suporte do eixo rotativo mude. Quando a rigidez alterada for um múltiplo integral da frequência angular do sistema, ocorrerá ressonância.



5. Dez causas de vibração da bomba centrífuga - motor



As partes estruturais do motor estão soltas, o dispositivo de posicionamento do rolamento está solto, a chapa de aço silício do núcleo de ferro está muito solta e a rigidez do suporte do rolamento é reduzida devido ao desgaste, o que causará vibração. Excentricidade de massa, flexão do rotor ou problemas de distribuição de massa levam à distribuição desigual de massa do rotor, resultando em excesso de equilíbrio estático e dinâmico. Além disso, a barra da gaiola de esquilo do rotor do motor de gaiola de esquilo está quebrada, fazendo com que a força do campo magnético do rotor e a força de inércia rotativa do rotor fiquem desequilibradas e causem vibração, falta de fase do motor, desequilíbrio de cada fonte de alimentação de fase e outros motivos também podem causar vibração. Os enrolamentos do estator do motor, devido aos problemas de qualidade de funcionamento do processo de instalação, fazem com que a resistência entre as fases dos enrolamentos fique desequilibrada, resultando em um campo magnético desigual, resultando em uma força eletromagnética desequilibrada, que se torna uma força excitante para causar vibração.



6.Dez causas de vibração da bomba centrífuga - seleção da bomba e condições operacionais variáveis

Cada bomba tem suas próprias condições nominais de trabalho, as condições reais de operação e as condições de projeto são consistentes, o que tem um impacto importante na estabilidade dinâmica da bomba. A bomba funciona de forma estável nas condições de projeto, mas a vibração aumenta devido à força radial no impulsor nas condições de operação variável. Seleção inadequada de uma única bomba ou dois tipos de bombas incompatíveis em paralelo. Tudo isso faz com que a bomba vibre.



7.Dez causas de vibração da bomba centrífuga - rolamento e lubrificação

A rigidez do rolamento é muito baixa, o que fará com que a primeira velocidade crítica diminua e cause vibração. Além disso, o mau desempenho do rolamento guia leva a baixa resistência ao desgaste, má fixação, folga do rolamento muito grande e fácil de causar vibração; O desgaste dos rolamentos axiais e de outros rolamentos agravará a vibração longitudinal e de flexão do eixo. A falha na lubrificação causada pela seleção inadequada do óleo lubrificante, deterioração, teor excessivo de impurezas e tubulação de lubrificação deficiente causará deterioração das condições de trabalho do rolamento e causará vibração. A película de óleo autoexcitada do mancal liso do motor também produzirá vibração.



8. Dez causas de vibração da bomba centrífuga - tubulação e sua instalação corrigidas

































A rigidez do suporte do tubo de saída da bomba não é suficiente e a deformação é muito grande, o que faz com que a tubulação pressione o corpo da bomba, causando danos neutros ao corpo da bomba e ao motor; A resistência do gasoduto é muito grande durante o processo de instalação e a tensão interna é grande quando o gasoduto de importação e exportação está conectado à bomba; As tubulações de entrada e saída ficam afrouxadas, a rigidez da restrição diminui ou até falha; Todas as partes do corredor de saída foram quebradas e os fragmentos grudaram no impulsor. A tubulação não é lisa, como a saída de água possui air bags; A válvula de saída cai ou não abre; A entrada possui entrada de ar, campo de fluxo irregular, flutuação de pressão. Essas causas levarão direta ou indiretamente à vibração da bomba e da tubulação.



9.Dez causas de vibração da bomba centrífuga - a coordenação entre as peças

A concentricidade do eixo do motor e do eixo da bomba está fora de sintonia; O acoplamento é utilizado na conexão do motor e do eixo de transmissão, e a concentricidade do acoplamento está fora da tolerância; O desgaste da folga de projeto entre as partes dinâmicas e estáticas (como entre a lâmina do impulsor e o anel bucal) é aumentado; A folga entre o suporte do mancal intermediário e o cilindro da bomba excede o padrão; A folga do anel de vedação não é adequada, resultando em desequilíbrio; Isso ocorre quando a folga ao redor do anel de vedação é irregular, como quando o anel bucal não tem fenda ou a divisória não tem fenda. Esses fatores adversos podem causar vibração.



10.Dez causas de vibração da bomba centrífuga - impulsor









































Excentricidade da massa do impulsor da bomba centrífuga. O controle de qualidade do processo de fabricação do impulsor não é bom, por exemplo, a qualidade da fundição e a precisão do processamento não são qualificadas; Ou o líquido transportado é corrosivo e o caminho do fluxo do impulsor sofre erosão, resultando na excentricidade do impulsor. Número da lâmina do impulsor da bomba centrífuga, ângulo de saída, ângulo do envelope, língua da garganta e borda de saída do impulsor da distância radial são apropriados. Entre o anel bucal do impulsor e o anel bucal do corpo da bomba da bomba centrífuga, entre a bucha do estágio e a bucha separadora, o atrito inicial gradualmente se transforma em atrito mecânico e desgaste, o que agravará a vibração da bomba centrífuga.
